DESMONTAMOS 18 TORNILLOS ASEGURAMOS QUE NO SE PIERDA NINGUNO PARA LUEGO VILVERLO A MONTAR SIN NINGUN PROLEMA

QUITAMOS LA BASE DEL TECLADO JUNTO A LOS TORNILLOS Y SE DESPRENDERA LA MENBRANA DE METAL QUE SUJETA LOS CIRCUITOS IMPRESOS

AQUI ENCONTRAMOS LOS CIRCUITOS IMPRESOS, QUE PARA UN BUEN MANTENIMIENTO ABRA QUE LIMPIARLA CON UN TRAPO PARA QUITAR EL POLVO PARA SU BUEN FUNCIONAMIENTO

UNA VEZ QUITADAS LAS TECLAS SE QUEDARAN LAS PIEZAS MECÁNICAS QUE TIENEN UN MUELLE PARA QUE SUBA Y BAJE LA TECLA TENIENDO UN RETROCESO PARA QUE SE LEVANTEN  LAS QUITAMOS PRESIONANDO POR DEBAJO PERO CON ¡CUIDADO! QUE SE PODRÍAN PARTIR LAS PESTALLAS

AQUI POR ULTIMO ENCONTRAMOS EL CIRCUITO DE SEÑALIZACION DE BLOQUEO DE MAYUSCULAS Y BLOQUEO DESPL: modificar el comportamiento de las teclas de dirección

Y YA POR ULTIMO SE VUELVE A MONTAR

COMO DESMONTAR EL RATÓN

En primer lugar, nuestro ratón cuando le damos la vuelta puede ser de bola y también con la luz en nuestro caso es el que esta con la bola.
Ya que le tenemos boca abajo, en el sitio donde apoyamos la mano suele haber un tornillo que sujeta el plástico de arriba lo quitamos y sacamos el plástico que esta en la parte de arriba.

Al quitarle la tapa, vemos que en nuestro caso tenemos en la parte de delante la placa eléctrica y una especie de una rueda que es la que maneja la página en nuestro ordenador que sube y baja.
Esa placa tiene dos huecos que están suejtados por el plástico no tiene tornillos ni nada y es fácil de quitarla.

En esta foto se ve bien que hay dos plásticos pequeños que sobresalen sobre la placa eléctrica.
A continuación os enseño la foto de como quitar la rueda de la placa eléctrica.

En esta foto podemos ver como a quedado el resultado final, lo único que no os he podido enseñar es como quitar el conector de la placa eléctrica pero es fácil, le damos la vuelta a la placa y vemos que esta soldada por detrás, lo desoldamos de la placa y ya tenemos el cable suelto.

EVALUA TUS CONOCIMIENTOS TEMA-6

1. ¿ El monitor, el teclado , la impresora o el ratón son ejemplos de :

a) Mecanismos eléctricos

b ) Dispositivos mecánicos

c) Perifericos

d) Elementos de telecomunicaciones




2. ¿ Cual de los siguientes NO se corresponde con un tipo de monitor ?

a) CRT

b) TFT

c) LCD

d) TDT




3. ¿ El disco duro puede ser :

a) Solo interno

b) Solo externo

c) Interno o externo

d) Ninguna de las anteriores




4. ¿ Que tipo de periférico es un ratón ?

a) De salida

b) De entrada

c) De comunicaciones

d) De señalizacion





5. ¿ Que nombre recibe el ratón , sensible al tacto , de un portátil ?

a) Portarraton

b) Ratón táctil

c) Mousepad

d) Touchpad




6. Para pasar al PC imágenes que tenemos en papel utilizamos un periférico llamado :

a) Ratón

b) Impresora

c) Escaner

d) Monitor






7.  Para recibir Internet a través de ADSL , ¿ que aparato necesitamos tener en casa ?

a) Un módem convencional

b) Un pendrive

c) Un router

d) Una tarjeta Bluetooth




8. ¿ Que tipo de soporte NO puede ser leído por una unidad óptica ?

a) Un CD

b) Un disquete

c) Un DVD

d) Un BluRay






9. Cuando una impresora lleva integrado un escaner se la conoce con el nombre de :

a) Impresora escaneadora

b) Escaner impresor

c) Escaner avanzado

d) Impresora multifuncion





10. Un ejemplo de periférico de entrada seria :

a ) Una impresora

b) Un monitor

c) Un módem

d) Un escaner

memoria ram

MEMORIA RAM

EN ESTA RAM ESTA CUALIFICADA A:
NUMERO DE SERIE:_____ KVR1333D3N9/2G
TIPO: DDR3
POTENCIA: 10600
CANTIDAD: 2048 MB = 2GB

COMENTARIO:
Esta RAM esta cualificada para  algunos ordenadores con muchos recursos requeridos, normalmente se hace para algunas aplicaciones como el AUTOCAR  y muchas mas.

EN ESTA RAM SON SUS CUALIDADES:
NUMERO DE SERIE: _______ D2N667C-2GB/BJ
TIPO: DDR2
POTENCIA: 667 MHZ
CANTIDAD: 2048 MB = 2GB
PRECIO: APROXIMADAMENTE 35 EUROS.

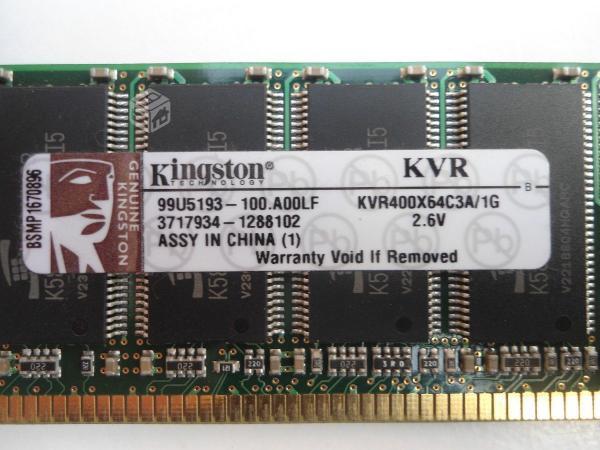

CUALIDADES DE MEMORIA RAM:
NUMERO DE SERIE: ______ KVR400X64C3A/1G
TIPO:  DDR
POTENCIA: 400 MHZ
CANTIDAD: 1024 GB
PRECIO: APROXIMAD AMENTE 45 EUROS. ARTICULO CASI DES CATALOGADO:

ISTALACION DE CAPTURADORA DE VIDEO AVERTV STUDIO 203

ISTALACION DE CAPTURADORA DE VIDEO AVERTV STUDIO 203

Vamos a instalar en el ordenador esta capturadora de vídeo.

Primero tenemos que abrir el equipo y buscar un slot libre para encajar la tarjeta ...

 Aquí podemos ver que ya esta bien puesta en un slot libre que tenia el equipo . Ahora que ya esta puesta tenemos que volver a poner el equipo como estaba y conectaremos los correspondientes conectores para que funcione correctamente la tarjeta en el equipo y conectar una videocámara.

Aquí podemos observar que esta conectada la tarjeta en su slot y ahora tendremos que poner los conectores para que funcione y la videocámara.

Este es un manual para saber que conectores hay que poner para que funcione la videocámara en el ordenador: http://www.avermedia.eu/avertv/SP/Upload/Download/QG_M16A_AVerTVStudio203_300AABW_EnSp_20071120.pdf

Una vez que tenemos todo conectado , encenderemos el equipo y veremos si esta todo bien conectado y funciona.

Hay que modificar la configuración de la videocámara para que pueda grabar. Aquí se le modifica el canal y se pone todo con un tick verde y la fuente de vídeo ponemos MEZCLA y en estándar vídeo PAL.

En vídeo tenemos que poner en dispositivo de captura el nombre de nuestra videocámara  que es AVerMedia , AVerTV WDM Vídeo Capture . EN modo de pantalla superficie, Superposición y dentrelazar SmoothEdge. El brillo , contraste , tono y saturacion lo ponemos 5.000

Aquí en audio tenemos que configurar para que cuando grabemos con la videocámara se grabe el sonido también , en dispositivos de mezcla tenemos que poner el tipo de drivers de audio que tenemos , en este caso , Realtek HD audio rear output. En directo ponemos Linea de entrada y el volumen lo ajustamos como queramos.

En grabar ponemos el tipo de formato que queremos que sea nuestras grabaciones , a nuestro gusto y depende ya que queremos hacer con esas grabaciones. En configuración de grabación ponemos a nuestro gusto como queremos que sea el tamaño de la grabación y la calidad . Una vez ya terminado de configurar todo , le daremos aceptar y funcionara todo correctamente dándole a grabar saldrá así ...

Ya dándole a grabar , podemos observar que funciona correctamente y mientras vemos una grabación que hemos echo ya , podemos seguir viendo en la parte superior derecha la videocámara en que posición esta grabando.

instalación de tarjeta gráfica

instalación de tarjeta gráfica

cable thunderbolt

Thunderbolt

Thunderbolt
Tipo	Dual-Protocol I/O1
Historia de producción
Diseñador	Intel2
Diseñado en	2009
Fabricante	Varios
Producido	Febrero 2011 — Actualidad
Especificaciones
Longitud	3 metros máximo (cobre)3
Conectable en caliente	Sí
Externo	Sí
Electrico	10 W3
Señal de Video	Sí, DisplayPort
Señal de Datos	Si, PCI Express
	Ancho de banda	20 Gb/s bidireccional, teóricamante hasta 100 Gbit/s4
	Protocolo	PCI Express,DisplayPort v1.1a3
Conector	Mini DisplayPort

Thunderbolt, antes conocido por su nombre clave Light Peak, es el nombre utilizado por Intel para designar a un nuevo tipo de conector de alta velocidad que hace uso de tecnología óptica.^5 6

Tiene capacidad para ofrecer un gran ancho de banda, hasta 10 Gigabits/segundo (10.240 megabits/segundo), pero podría desarrollarse en la próxima década hasta llegar a los 100 Gb/s.⁷ A 10 Gb/s un Blu-ray puede ser transferido en menos de 30 segundos,^8 9 aunque actualmente ningún dispositivo de almacenamiento alcanza dicha velocidad de escritura.

Ha sido concebido para reemplazar a los buses actuales, tales como USB, FireWire y HDMI.¹⁰ Con la tecnología Light Peak un único cable de fibra óptica podría sustituir a 50 cables de cobre utilizados para la transmisión de una única escena en 3 dimensiones. La tecnología Light Peak fue mostrada en el Intel Developer Forum el 23 de septiembre de 2009. Esta tecnología fue desarrollada por Intel en colaboración con Apple Inc¹¹

La primera versión (Cactus Ridge) está fabricada enteramente de cobre en vez de fibra óptica.

[editar]Características

Macbook Pro con Interfaz Thunderbolt

Thunderbolt posee las siguientes características:¹²

• 10 Gb/s sobre cable de cobre a distancias de hasta 3 metros (Light Peak, el prototipo, usaba cables de fibra óptica que funcionaban a distancias de incluso 100 metros).
• Conexión simultánea a múltiples dispositivos
• Múltiples protocolos
• Transferencia bidireccional
• Implementación de la calidad de servicio
• Sustitución en caliente

[editar]Referencias

1. ↑ «Thunderbolt™ Technology». Intel. Consultado el 25 de febrero de 2011.
2. ↑ Crothers, Brooke. «Sources: 'Light Peak' technology not Apple idea», CNet News, CNet, 29 de septiembre de 2009. Consultado el 23 de febrero de 2011.
3. ↑ ^a b c «Technology Brief». Intel. Consultado el 25 de febrero de 2011.
4. ↑ Lowensohn, Josh. «Intel's Thunderbolt: What you need to know (FAQ)», CNet News, CBS Interactive, 24 de febrero de 2011. Consultado el 25 de febrero de 2011.
5. ↑ «Light Peak technology», Intel, 23 de septiembre de 2009. Consultado el 27 de septiembre de 2009.
6. ↑ Patel, Nilay. «Intel unveils Light Peak 10Gbps optical interconnect for mobile devices», Engadget, 23 de septiembre de 2009. Consultado el 27 de septiembre de 2009.
7. ↑ Myslewski, Rik. «Intel unfurls copper-killing optical cables», The Register, 23 de septiembre de 2009. Consultado el 27 de septiembre de 2009.
8. ↑ «Intel's priority: A total mobile computing experience», Intel, 23 de septiembre de 2009. Consultado el 27 de septiembre de 2009.
9. ↑ Shah, Agam. «Intel connects PCs to devices using light», PC World, 23 de septiembre de 2009. Consultado el 27 de septiembre de 2009.
10. ↑ Shankland, Stephen. «Intel's Light Peak: One PC cable to rule them all», CNET, 23 de septiembre de 2009. Consultado el 27 de septiembre de 2009.
11. ↑ Error: se necesita rellenar el campo título.
12. ↑ Patel, Nilay. «Video: Intel's Light Peak running an HD display while transferring files... on a hackintosh», Engadget, 24 de septiembre de 2009. Consultado el 27 de septiembre de 2009.

[editar]Enlaces externos

• Light Peak technology at Intel.com

evalua tus conocimientos tema-5

 Evalua tus conocimientos

1.¿de que color es, normalmente, el puerto serie?

a) amarillo

b)azul celeste

c)azul marino

d)verde

2.¿que tipo de conector USB es el que va normalmente al periferico?

a)el USB-A

b)El USB-B

c)El USB-C

d) El USB-D

3.El puerto firewire es muy utilizado por los dispositivos

a)multimedia

b)de impresion

c)de trasmision inalambrica

d)de comunicaciones

4.¿cuantos pines tiene el conector VGA?

a)seis

b)nueve

c)quince

d)diecinueve

5.¿que tipo de dispositivos suelen utilizar las interfaces DVI y HDMI?

a)impresoras

b)teclados y ratones

c)monitores

d)altavoces

6.¿de que color es el puerto RCA de video?

a)amarillo

b)azul celeste

c)azul marino

d)verde

7.¿cuantos pines tienen los puertos S-video?

a)ocho el S-video IN y cinco el S-video OUT

b)cinco el S-video IN y ocho el S-video OUT

c)siete el S-video IN y cuatro el S-video OUT

d)cuatro el S-video IN y siete el S-video OUT

8.¿de que dos colores son los puertos RCA de audio?

a)blanco y rojo

b)rojo y verde

c)verde y azul

d)azul y blanco

9.¿porque otro nombre es conocido el puerto RJ-45?

a)modem

b)internet

c)enlace inalambrico

d)ethernet

10.¿cual de los siguientes NO es un tipo de puerto inalambrico?

a)Wifi

b)bluetooth

c)firewire

d)Infrarojos

PANTALLAZOS DE LOS DRIVERS E INSTALACION DE GIGABYTE-8195G-.MFC

Vamos a instalar una tarjeta de sonido modelo : GIGABYTE-8195G-MFC. Lo primero para instalar una tarjeta de sonido , hay que abrir el ordenador y mirar que slot tiene, si PCI ó PCI EXPRESS x16 . Después se coje una tarjeta de sonido con el mismo slot que sea compatible para ponerlo en el ordenador , se pone y ya esta , se monta el ordenador de nuevo y vemos si se han instalado los drivers automáticamente o tenemos que descargarlos .

Aquí observamos que en administración de dispositivos , aparece la tarjeta de sonido que hemos puesto en el slot , pero aparece un triangulo amarillo advirtiendo que no esta en funcionamiento correctamente , que necesita los drivers y ahora hay que descargar los drivers e instalarlos.

En esta imagen podemos ver que hemos encontrado la pagina para descargar los drivers de la tarjeta de sonido , le damos a descargar y esperamos a que se descargue...


Ya se a descargado los drivers , ahora tenemos que abrir el archivo y seguir los pasos para instalarlos y la tarjeta de sonido funcione correctamente.

Como podemos ver aquí , ya se a instalado correctamente los drivers y esta en correcto funcionamiento la tarjeta de sonido.

Aquí en estas 2 imágenes podemos modificar el sonido a nuestro gusto , y ver que funciona todo correctamente sin problemas .
